家电面板彩膜柔性电路丝网印刷工艺

——HCQ 系列全自动卷对卷丝印机技术应用深度解析

随着智能家居与物联网终端的快速渗透,家电面板早已突破传统功能载体的边界,演进为融合触控、显示与装饰于一体的智能皮肤。在这场以颜值与体验为核心的产业升级中,PET/PC 彩膜与柔性电路(FPC)的精密丝网印刷,成为决定面板品质与良率的关键工艺环节。本文将结合家电面板彩膜与柔性电路的丝印技术体系,深度解析 HCQ 系列全自动卷对卷丝印机在导电线路、绝缘层、装饰彩膜、模内电子等多场景中的应用价值。

一、行业背景:智能家电驱动面板工艺升级

近年来,全球智能家电市场年复合增长率持续维持在两位数水平。据市场研究机构预测,到 2027 年全球 IMD/IML 工艺智能家电面板市场规模将突破 50 亿美元,年复合增长率达 8.2%。从厨房到客厅、从卧室到卫浴,家电面板正在以无感交互为方向重塑用户体验。

在这一产业升级浪潮中,PET/PC 光学级薄膜的丝网印刷是核心工艺之一。通过高精度丝印,PET 彩膜可呈现渐变、金属拉丝、木纹、星空纹理等复杂视觉效果;通过导电银浆丝印,FPC 柔性电路可实现触控按键、温湿度感应、LED 背光控制等功能。两种工艺的深度融合,让家电面板从平面贴膜跃迁为立体智能皮肤。

二、家电面板彩膜与柔性电路的工艺内核

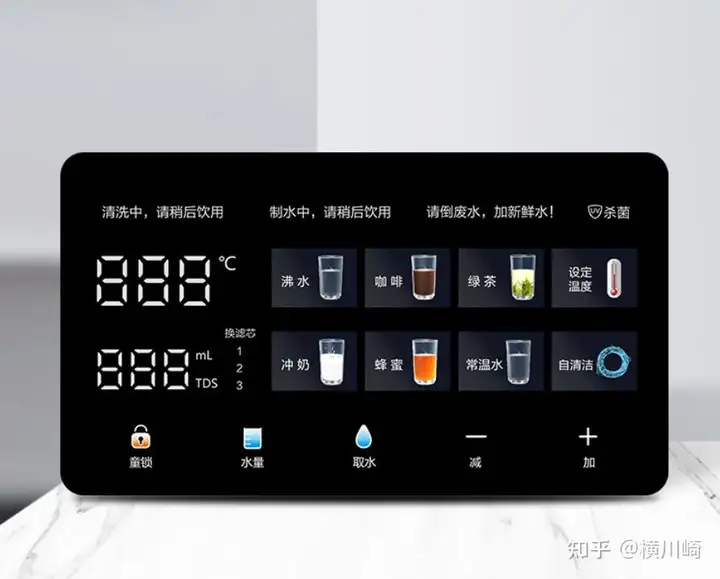

(一)PET/PC 彩膜的丝印技术要求

PET 家电彩膜的丝印不同于普通纸品印刷。PET 薄膜厚度通常在 0.125~0.188mm 之间,具有高透明度(透光率 ≥ 90%)、优异韧性、耐刮擦、耐高温(最高可承受 150℃)的特性。彩膜印刷需要在薄膜的指定区域精准实现 LOGO、图标、透光窗口、装饰纹理等元素,对套印精度、边缘锐利度、墨层厚度均匀性都提出严苛要求。

工艺上,需采用改性 PC/PET 复合薄膜,依托 1200dpi 精度的数码印刷或高目数丝网(325~400 目)实现纹理还原,配合局部 UV、烫银、镜面印刷、雾面处理等组合工艺,呈现时尚、科技或高雅的视觉风格。所有油墨须通过 ROHS 与 REACH 环保检测,确保在长期使用中不变色、不起泡、不脱层。

(二)柔性电路(FPC)丝印的微米级挑战

FPC 柔性电路因轻薄可弯折、配线密度高、耐冲击振动等特性,已广泛应用于智能手机、可穿戴设备、医疗电子、汽车仪表等领域。FPC 最常用的基材是聚酰亚胺(PI)薄膜或聚酯(PET)薄膜,厚度仅 25~125μm,远薄于传统承印物。这种超薄柔性基材在丝印生产中带来三大核心挑战:

其一,变形定位难。PI/PET 薄膜在卷绕、展开、输送过程中受张力不均影响极易产生横向偏移和纵向拉伸,导致多色套印精度难以保证,传统平面丝印机无法适应柔性卷材的连续生产模式。其二,套印精度要求苛刻。FPC 导线宽度通常在 0.1~0.5mm 范围,线间距 0.1~0.3mm,多色套印精度须控制在 ±0.02~0.05mm 以内,超出此范围将直接导致线路短路或断路。其三,张力管理精密。柔性薄膜对张力极为敏感,张力波动须控制在 ±0.5N 以内,对设备张力控制系统要求极高。

导电油墨方面,FPC 丝印所用银浆方阻要求 ≤20mΩ/□,高端 FPC 甚至要求 ≤10mΩ/□;耐弯折须能承受弯折半径 R=1mm 条件下 20 万次以上弯折而阻值变化率 ≤10%;固化温度须控制在 80~150℃ 范围内以适配 PET 基材的耐温极限。

图 1 横川崎 HCQ 系列全自动卷对卷丝印机(薄膜开关专用)

三、HCQ 系列设备技术深度解析

面对家电面板彩膜与柔性电路丝印的多重技术挑战,深圳市横川崎精密机械有限公司推出的 HCQ 系列全自动卷对卷丝印机,以系统化的精度解决方案脱颖而出。该设备印刷和输送材料均通过日本安川伺服电机结合台湾广用高精密减速机控制,多次印刷通过德国 SICK 微米级电子眼追踪,重复印刷精度可达 ±0.025mm,是国内 FPC 与彩膜制造商首选的专业设备。

(一)核心性能参数

以 HCQ-5080 机型为例,其最大套印精度达到 ±0.025mm(25 微米),远高于行业一般水平的 ±0.05~0.10mm;追踪系统采用德国 SICK /日本神视微米级电眼 + CCD 高清视觉双系统配置;驱动系统采用日本安川伺服电机 + 台湾广用精密减速机;烘道长度 40~60 米可客制化,6 段独立 PID 控温,温度均匀性达 ±2℃;控制系统为 PLC + 中文触摸屏 + 故障自诊断。适用基材涵盖 PI/PET/FPC/ITO 膜/转印膜等,可按客户需求定制幅宽、烘道、精度等配置。

(二)三大核心系统保障微米级精度

第一,套印精度保障。德国 SICK 微米级电眼追踪系统实时检测基材上的注册标(Register Mark),自动纠正纵向走料偏差;日本安川伺服电机拉料精度 ±0.01mm,消除步进电机的累积误差;可选配 CCD 视觉对位系统,对于线宽小于 0.15mm 的超精细线路,套印精度可达 ±0.01mm;放料、印刷区、收料三段独立张力控制,张力波动 ±0.5N 以内,彻底消除基材伸缩变形。

第二,烘道固化系统。烘道分为 6 个温度控制区段,每段独立 PID 控温;水平层流热风循环设计,确保银浆中溶剂挥发产物被及时排出;在生产速度 5~10m/min 条件下,60-80 米烘道提供 6~12 分钟固化时间,充分保障各类银浆的完全固化;PLC 系统实时记录烘道温度曲线,自动报警并停机处理温度超限问题,确保每卷产品的固化工艺一致性和可追溯性。

第三,多色套印与张力管理。HCQ 系列设备支持多色印刷全自动电眼/CCD视觉对位,计算机控制自动检测色标,如有异常自动停机;印刷、回墨速度可随意分段设定;刮墨刀采用双面使用设计延长寿命,刮墨刀与回墨刀均可倾斜角度调节;机身采用静电喷涂烤漆,耐溶剂不掉漆;工作台采用不锈钢材质,不生锈并防倾倒。

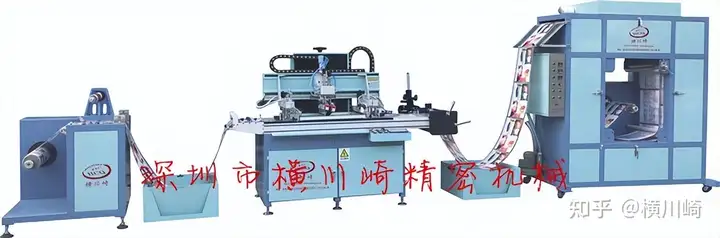

图 2 横川崎全自动卷对卷丝印机生产线(卷料薄膜开关丝印场景)

四、彩膜与柔性电路一体化应用

在家电面板的实际生产中,HCQ 系列全自动丝印设备广泛用于以下工艺场景:

其一,PET 彩膜的装饰印刷。在 PET 薄膜内表面印刷 LOGO、图标、渐变纹理,配合局部 UV、烫银工艺,实现高透光率与高色彩饱和度。HCQ 设备的微米级套印精度确保每个图案的边缘清晰、定位准确,即使在 1200dpi 精度下也能完成多色套印。

其二,柔性触控线路印刷。在 PET/PC 薄膜背面直接印刷 PDOT 触控银浆或导电银浆,配合 PDOT 触控层双层独立结构,显示膜片与触控膜片分离设计,有效避免信号干扰与功能故障。HCQ 设备的不变形印刷技术保障触控线路的电阻均匀性,确保家电面板的触控灵敏度与稳定性。

其三,背光模组与导光区印刷。HCQ 设备支持在 PET 基材上精准印刷导光区与遮光区的分区,使显示部分亮度均匀、边界清晰。配合背光模组,可实现彩色可视化显示、触控与按键集成。

其四,FPC 软板的多层套印。从超精细银浆线路(线宽 0.1~0.2mm,配合 325~400 目不锈钢丝网)到常规线路(线宽 0.2~0.5mm,配合 250~325 目),再到屏蔽层与大面积覆盖(180~200 目聚酯网),HCQ 设备支持全系列网版与多色套印工艺。

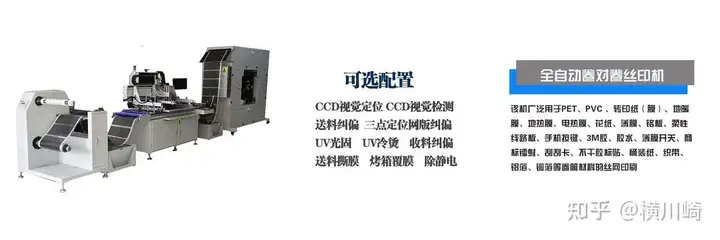

图 3 横川崎全自动卷对卷丝印机(可选配 CCD 视觉定位/UV 光固/烤箱覆膜等)

五、典型应用案例与价值体现

案例一:知名 FPC 制造商的精度跃迁。某华南地区知名 FPC 制造商,专注于智能手机、可穿戴设备的柔性电路供应。2025 年引入 HCQ-5080 设备后,导线印刷线宽精度从 ±0.08mm 提升至 ±0.025mm,套印偏差从 ±0.06mm 降至 ±0.025mm,产品一次合格率从 83% 提升至 97.5%,年产能提升 40%,直接助力客户拿下国际知名智能手机品牌的 FPC 供应商资格。

案例二:智能家电面板彩膜生产。某大型家电制造商在油烟机、洗衣机、空调面板的 IML 工艺升级中,引入 HCQ 系列卷对卷丝印机用于 PET 彩膜的高精度印刷。彩膜导电层,银浆线路层,绝缘层套印精准,电阻稳定,在很大程度上提升了产品的成品率和性能。

案例三:IMD/IML 智能家电面板。与多家家电厂商合作,将 IML 工艺应用于冰箱、空调、电视、智能中控面板。通过 HCQ 设备实现的 0.3mm 超薄边框印刷、3D 曲面纹理、星空渐变等复杂图案,使家电面板成为家居空间的艺术焦点。其中某智能空调面板通过 IML 工艺搭载温湿度传感器,实时显示环境数据,3D 曲面设计使出风口风量分布更均匀,噪音降低 3 分贝。

六、结语与未来展望

家电面板彩膜与柔性电路的丝网印刷,是精密机械、材料科学与工艺控制三者高度交融的技术领域。从 PET/PC 薄膜的视觉装饰,到 FPC 导电线路的功能实现,再到 IML/IMD 模内电子的融合,每一道工艺都决定着家电产品的最终品质与用户体验。

横川崎深耕丝印设备领域十余年,以自主研发的全自动卷对卷丝印机系列,为家电面板制造商提供从设备选型、工艺调试到售后支持的全生命周期服务。HCQ 系列设备以 ±0.025mm 的工业级精度、日本安川伺服驱动、德国 SICK/日本神视 电眼追踪、6 段独立控温烘道等核心配置,成为国内 FPC 与彩膜印刷领域的优选方案。

展望未来,随着 5G+AIoT 技术的深度融合,家电面板正从单一控制终端向全屋智能入口升级。3D IME(三维模内电子)技术将电路、触控、天线等模块集成于薄膜层,实现塑胶电子化;生物基薄膜、石墨烯导热膜等新型材料的应用,将使面板具备自修复、抗菌等智能特性。横川崎也将持续以高精度、高效率、高稳定性的设备创新,助力家电行业迈向设计驱动制造的新范式。
