汽车摩托车电动车不干胶贴纸丝网印刷技术解析

——横川崎全自动卷对卷丝印机工艺优势与设备推荐

在汽车、摩托车、电动车等交通工具的装饰与标识体系中，不干胶贴纸（俗称车贴、贴花、拉花）占据着不可或缺的地位。从早期的赛车编号、品牌赞助广告，到如今个性化的车身装饰、安全警示标识、新能源车辆信息标签，不干胶贴纸的印刷品质直接决定了整车的视觉表现力和品牌辨识度。而在所有规模化生产工艺中，丝网印刷因其墨层厚实、色彩饱和、耐候性强、适用材料广泛等优势，成为车贴制造的主流技术路线。本文将从材料特性、工艺原理、网版制作、油墨选择、套色控制以及设备选型等维度，系统解析汽车摩托车电动车不干胶贴纸的丝网印刷技术，并重点介绍横川崎全自动卷对卷丝印机在该领域的专业应用。

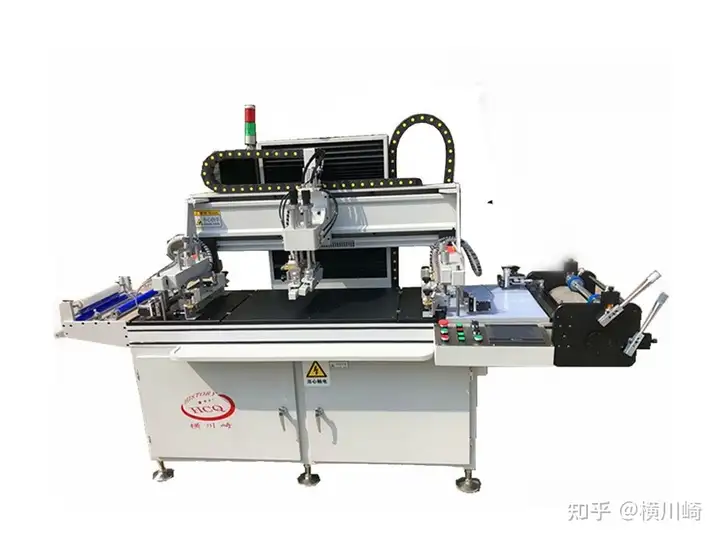

图1 横川崎全自动卷对卷丝印机（CCD视觉定位+可选配置）

一、不干胶车贴材料特性与印刷要求

1.1 常用基材类型

车贴材料通常以PVC户外专用胶贴纸和PET聚酯薄膜为主。PVC户外膜凭借耐磨、防UV、防水防晒、撕除不留残胶的特点，广泛应用于汽车、摩托车、电动车的外部装饰贴花。PET聚酯薄膜则具有尺寸稳定性好、耐高温、抗化学侵蚀和抗老化等优势，适合电动车电池仓附近、仪表盘等对耐热性要求较高的场景。此外，PC、OPP、BOPP、3M不干胶、镭射反光膜、夜光膜等也常见于警示标识、夜间安全反光贴和高端定制车贴。

由于车贴长期暴露在户外，需要承受-30℃至80℃的工作温度、洗车液侵蚀、紫外线照射和机械摩擦，因此印刷层必须具有优异的附着力、耐候性和耐磨性。这正是丝网印刷的优势所在：其墨层厚度可达15-100μm，是普通胶印的5-10倍，能够提供更强的遮盖力和耐久性。

1.2 印刷质量要求

车贴印刷对质量的核心要求包括：图文边缘清晰无毛刺、颜色套位精准、墨色均匀一致、批次间无色差。对于汽车、摩托车、电动车品牌贴花，套色精度通常要求控制在0.1mm以内；对于带有精细文字、线条和Logo的高端贴花，甚至需要达到0.05mm以下的对位精度。此外，印刷过程不能产生静电吸附、灰尘污染和基材拉伸变形，否则将直接影响后续裁切和贴附效果。

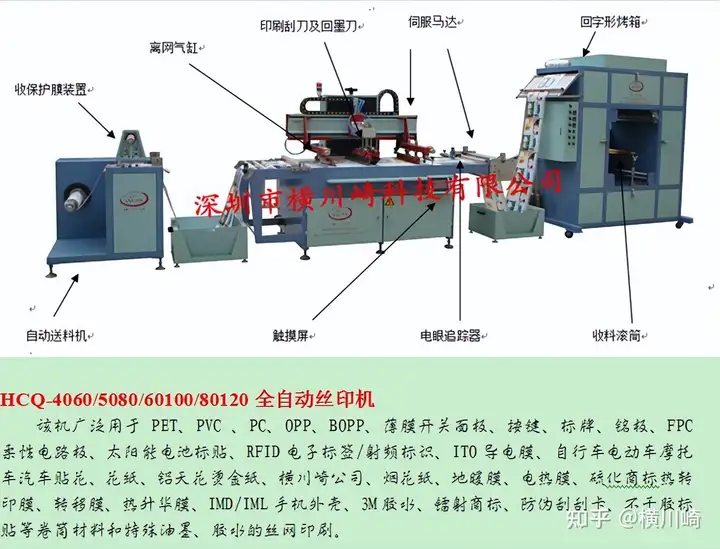

图2 HCQ-4060/5080/60100/80120全自动丝印机结构及适用范围示意

二、丝网印刷工艺原理与核心要素

2.1 基本原理

丝网印刷属于孔版印刷，其工作原理是：通过感光制版方法，在丝网版上形成图文通透区域和非图文封闭区域。印刷时，刮刀在网版上施加压力，油墨通过图文部分的网孔转移到承印物表面，从而形成所需图案。每种颜色需要制作一块独立的网版，多色图案则通过多次套印实现。

丝网印刷被称为"万能印刷术"，几乎可以印刷所有平面或轻微曲面的材料。与胶印、数码印刷相比，丝网印刷的墨层厚实、色彩饱和、耐洗耐磨，尤其适合车贴这种需要高遮盖力和长期耐候性的产品。

2.2 网版制作要点

网版是丝网印刷的核心载体，由丝网、网框和感光胶层组成。制版的标准流程包括：清框、张网、脱脂处理、感光胶涂布、晒版曝光、显影冲洗、检版修补。

在丝网目数选择上，不干胶车贴印刷通常采用180-250目的网版，能够在精细度与墨层厚度之间取得平衡。对于精细线条和Logo，可选用250-300目网版；对于大面积色块，则可选用180目以下网版。推荐网版张力控制在22-25N/cm²范围内，四角与中心张力误差需控制在±1N/cm²以内，以保证印刷时网版回弹一致，避免套色偏差。

感光胶涂布需在无尘、恒温（20-25℃）环境下进行，采用黄色聚酯丝网可有效降低曝光时的光散射。曝光时间依据光源强度通常为30-120秒，需通过曝光测试确定最佳时长。显影时水压控制在0.2-0.4MPa，未曝光部分的感光胶被冲洗后露出通透图文。

2.3 刮刀与印刷参数

刮刀硬度通常选择70-80度肖氏A，刮刀角度控制在45-75°之间，角度越小下墨量越大，推荐60-75°以兼顾墨层厚度与图文清晰度。印刷速度一般控制在60-200mm/s，网距保持适中。印刷环境温度建议20-26℃，相对湿度50%-70%，以减少堵网和静电问题。

三、车贴油墨选择与固化工艺

3.1 油墨类型选择

针对车贴基材和应用环境，常用的油墨类型包括：

油性溶剂油墨：附着力强，耐候性优异，适合PVC、PET、PC等塑料基材，是不干胶车贴最常用的油墨体系。

UV固化油墨：紫外光瞬间固化，生产效率高，无溶剂挥发，色彩亮丽，适合对环保和生产节拍要求较高的产线。

热固化油墨：耐候性极佳，需配合烘烤设备使用，适合长期户外使用的高端车贴。

功能性油墨：如反光油墨、夜光油墨、镭射油墨等，用于安全警示贴和特殊视觉效果车贴。

油墨粘度通常需控制在2000-4000cP范围内，低于1000cP易渗透导致糊版，高于5000cP则容易堵网。

3.2 固化与干燥

车贴印刷后必须经过充分干燥才能进行后续的裁切、覆膜和模切。溶剂型油墨可通过循环热风干燥箱进行固化，温度根据油墨特性设定；UV油墨则通过UV固化设备瞬间固化。横川崎全自动卷对卷丝印机可配备40-60米长的循环热风干燥烤箱，并配合自动收卷，实现印刷、干燥、收卷一体化连续生产。

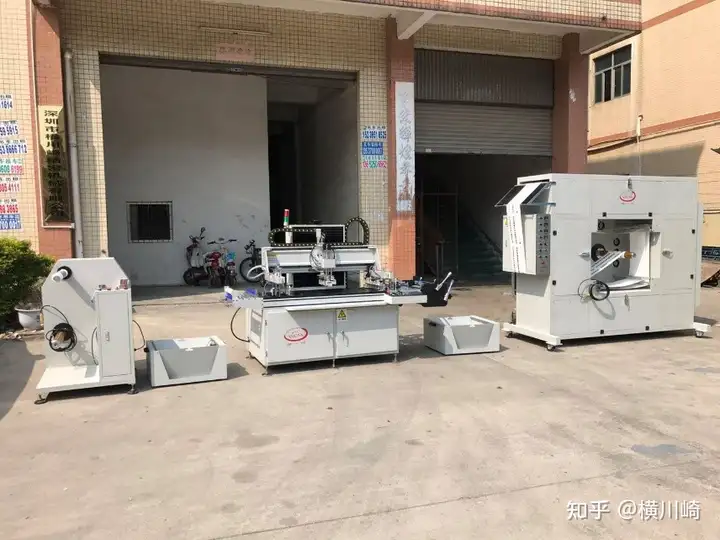

图3 横川崎全自动卷对卷丝印机生产线（含放卷、印刷、烘干、收卷单元）

四、多色套印与视觉对位技术

4.1 套色工艺流程

车贴通常由多个颜色组成，套色印刷的质量直接影响最终成品效果。标准套色流程为：设计稿分色→各颜色独立制版→安装对位标记（十字线）→按"先浅后深、先大后小"顺序印刷→每色干燥后印下一色→检查套准并调整。相邻颜色之间通常设计0.3-0.5mm的"陷印"（Trapping），以容忍轻微对位偏差。

传统机械定位方式在长时间运行后容易因设备磨损、材料拉伸产生累积误差，导致套印不准。现代卷对卷丝印机通过引入CCD机器视觉对位系统，可将对位精度提升至±0.025mm以内，有效解决这一问题。

4.2 CCD视觉对位系统

CCD视觉对位系统本质上为印刷设备装上了"智慧的眼睛"。当卷材在传动系统带动下向印刷单元移动时，高分辨率工业相机捕捉材料上的定位标记，通过图像算法实时计算实际位置与理论位置的偏差，并将偏差量转换为控制指令，实时驱动伺服电机进行位置补偿。整个反馈控制循环在极短时间内完成，确保材料到达印刷位置时已完成精准对位。

采用视觉对位系统后，日产百万枚标签的生产线对位精度可稳定在±0.03mm以内，废品率从5%降至0.5%，换产时间缩短三分之二。这对于汽车、摩托车、电动车贴花的大规模稳定生产具有重要意义。

图4 横川崎全自动卷对卷丝印机另一角度展示

五、横川崎全自动卷对卷丝印机应用优势

5.1 设备核心配置

横川崎HCQ系列全自动卷对卷丝印机专为卷筒材料连续印刷设计，广泛应用于汽车、摩托车、电动车贴花、不干胶标贴、薄膜开关、FPC柔性线路板、转印膜、镭射商标、3M胶水、防伪刮刮卡等材料的丝网印刷。设备核心配置包括：

驱动系统：日本安川伺服电机+台湾广用高精密减速机，确保运行平稳、响应快速。

追踪系统：德国SICK/日本神视微米级电眼追踪，实时纠偏，保证走料精度。

视觉对位：CCD视觉定位系统，套色精度最高可达0.025mm（25微米）。

控制系统：PLC+中文人机界面触摸屏，具备故障自动诊断功能，操作直观。

干燥系统：循环热风干燥，温度可调，烤箱40-60米，自动收卷。

可选配置：送料纠偏、三点定位网版纠偏、UV光固、UV冷烫、收料纠偏、送料撕膜、烤箱覆膜、除静电等。

5.2 典型技术参数

以HCQ-5080全自动卷对卷丝印机为例：

适用材料：PET、PVC、PC、OPP、BOPP、薄膜开关、FPC柔性线路板、车贴、花纸、转印膜、IMD/IML手机外壳、3M胶水、镭射商标、防伪刮刮卡、不干胶标贴等。

印刷速度：最高900-4500印次/小时。

套色精度：0.025mm。

对位方式：CCD视觉对位+电眼追踪。

控制方式：PLC+触摸屏，支持配方存储和一键换产。

规格可按客户需求定制，常见规格包括500×700mm、600×700mm、800×700mm等。

5.3 生产效益

在车贴生产中，横川崎全自动卷对卷丝印机可实现从放卷、印刷、干燥到收卷的全流程自动化，大幅减少人工干预，降低劳动强度。卷对卷生产方式避免了片材印刷中的频繁上下料，尤其适合大批量、连续性生产。配合CCD视觉对位和电眼追踪，设备可在高速运行中保持稳定的套色精度，显著提升产品合格率和生产效率。

六、车贴印刷常见质量问题与解决方案

在实际生产中，车贴印刷常见的问题包括堵网、套色不准、附着力差、图文不清晰等。

堵网：可通过添加慢干稀释剂、控制车间温湿度、每印刷50-100次清洗网版来解决。

套色不准：检查网版张力是否达到22N/cm²以上，PVC材料印刷前可预热至40℃以释放内应力，同时确认CCD视觉对位系统的标记是否清晰。

附着力差：使用酒精清洁基材表面，必要时使用附着力促进剂，并确认油墨固化参数是否充分。

图文不清晰：及时补充新墨，调整刮刀压力和角度，适当增加网距。

七、结语

汽车、摩托车、电动车不干胶贴纸的丝网印刷是一项综合性技术，涉及材料科学、网版制版、油墨配方、印刷工艺、固化干燥以及设备自动化等多个环节。随着汽车文化从"工具属性"向"情感属性"转变，车贴的个性化、品牌化、功能化需求日益增长，对印刷质量的要求也越来越高。横川崎全自动卷对卷丝印机凭借其高精度伺服驱动、德国SICK/日本神视电眼追踪、CCD视觉对位和稳定的卷对卷生产系统，能够为车贴制造企业提供高效、精准、稳定的印刷解决方案，是提升产能与品质的有力装备。

如需了解更多关于汽车摩托车电动车不干胶贴纸丝网印刷技术及设备选型的信息，欢迎联系横川崎专业团队。我们提供免费选型咨询、工艺方案设计和技术支持服务。

备注：本文所引用产品图片来源于网络，若有侵权请联系删除。
