横川崎半自动丝印机加装上下料机械手秒变全自动
分类：技术资讯 发布：横川崎 浏览：0
深圳市横川崎精密机械有限公司 www.szhcqjm.com
送纸机 · 取料机 · 斜臂丝印机 · 立式丝印机 · UV机 · 冷烫机
横川崎半自动丝印机改全自动丝印机所有配套设备,丝印机改装,半自动丝印机改全自动,13352849401

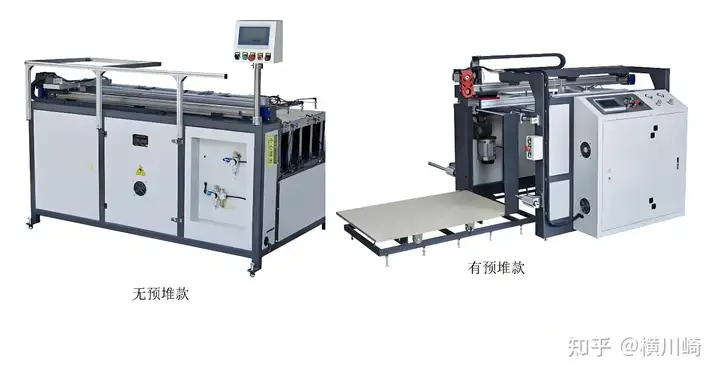

送料机械手（送纸机）简介
一、主要特点
任何品牌半自动斜臂/立式丝印机都可加装，不改变原有设备系统，直接加装，模拟人手定位动作，套印准确稳定，通过多个传感器实现联动，多重连锁保护装置，确保不撞机，不双张，操作简单，异常自动停机，2天可教会。
二、适用材料范围
各种卡纸，转印花纸，指甲贴，不干胶，各种胶片，常规90-450g瓦楞纸各类纸张等，不透气的平面材料，针对材料略微变形和尺寸不一致，同样不影响套印精度。
（厚材质需要整面吸盘）
三、主要参数
| 设备型号 | HCQ-SL700-40 | HCQ-SL1050-60 | HCQ-SL1200-60 | HCQ-1450-60 | HCQ-1650-60 |
| 最大材料尺寸(mm²) | 500×700 | 740×1050 | 1000×1200 | 1100×1450 | 1200×1650 |
| 材料最大厚度(mm) | 2 | 2 | 2 | 2 | 2 |
| 电源功率电压(kw/V) | 1.3/220 | 1.6/220 | 1.8/220 | 2.1/220 | 2.1/380 |
| 最快速度(mm/s) | 1500 | 1500 | 1500 | 1500 | 1500 |
| 外形尺寸(mm) | 1800×1300×1200 | 2300×1850×1200 | 2600×1650×1200 | 3100×1650×1200 | 3400×1650×1200 |
| 气源(kg/cm³) | 4-6 | 4-6 | 4-6 | 4-6 | 4-6 |
| 最高精度(mm) | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 |
| 最高堆料(mm) | 400 | 600 | 600 | 600 | 600 |
| 预堆 | 无 | 有 | 有 | 有 | 有 |
取料机械手介绍
功能特点
全自动机械手主要运用于丝印加工中的取料，暨从丝印机上取料然后放到干燥线上，速度快慢可调，有效节省1个人工，使用机械手一年可以节省五六万块人工费。
主要性能
1、适用于所有不同品牌立式/斜臂半自动丝印机。
2、速度可调，可以跟上人手放料速度。
3、性能稳定，对于取料和放料控制精准，取料误差可达到±1mm。
4、操作简便，触摸屏操作，一目了然，吸嘴和夹子模式均有，自动化程度高，印刷时丝印工人无需考虑机械手的运行，印刷完毕后机械手自动取料。
5、安全系数高，多重检测保证准确无误，不会误动作撞到网版或影响人生安全。
6、故障率低，寿命长，台湾上银线性导轨传动，结构成熟，检修方便。
相关参数
| 型号 | HCQ-QL1500 | HCQ-QL1650 | HCQ-QL1800 | HCQ-QL2000 | HCQ-QL2300 |
| 总长(mm) | 1500 | 1650 | 1800 | 2000 | 2300 |
| 行程(mm) | 1300 | 1450 | 1600 | 1800 | 2200 |
| 取料方式 | 夹子/吸嘴 | 夹子/吸嘴 | 夹子/吸嘴 | 夹子/吸嘴 | 夹子/吸嘴 |
| 运行速度(m/s) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 驱动方式(选配) | 伺服 | 伺服 | 伺服 | 伺服 | 伺服 |
| 滑动方式(选配) | 线性导轨/静音模组 | 线性导轨/静音模组 | 线性导轨/静音模组 | 线性导轨/静音模组 | 线性导轨/静音模组 |
| 气压要求(MPa) | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 |
| 电源/功率(V/kW) | 220/0.5 | 220/0.5 | 220/0.5 | 220/0.5 | 220/0.5 |
机械手行程可根据实际需要定制。

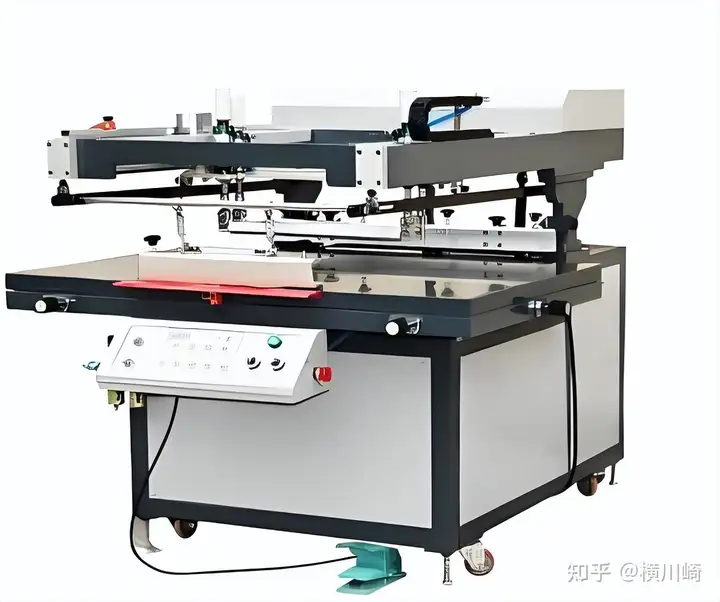

斜臂式半自动丝印机介绍
主要性能
1. 印刷使用变频电机传动，动作灵敏，速度均匀，快慢可调；
2. 斜臂的升降由变频电机驱动，变频调速，整机运行平稳；
3. 刮刀和回墨刀四气缸可单独切换，并且印刷压力大小可调；
4. 真空吸附固定印件；
5. 工作台板有前后、左右微调装置，使对版更准确、方便；
6. 配有安全装置，使斜臂停在上方位置，具有可靠的安全性；
7. 机械式离网，离网速度与印刷同步，防止粘版；
8. 前后网夹可调，最小可使用400mm网版，大大提高了网版的适用范围；
9. 电控单元由微电脑控制集中控制，整机的操作更加简单、灵活，维修容易。
适用范围
本系列平面网印机广泛应用于包装行业（如：烟盒包装、酒盒包装、礼品盒包装、化妆品盒包装等卡纸类印刷）、皮革、挂历、油画、电脑键盘、年画、转印纸、不干胶、信用卡的印刷；也适合于电子行业相关印刷。
技术参数
| 设备型号 | HCQ-EY5070 | HCQ-EY70100 | HCQ-EY90120 | HCQ-EY1013 | HCQ-EY1216 |
| 台板尺寸(mm) | 600×800 | 800×1200 | 1100×1400 | 1200×1500 | 1300×1700 |
| 最大纸张尺寸(mm) | 500×700 | 750×1150 | 1050×1350 | 1150×1450 | 1250×1650 |
| 最大印刷面积(mm) | 500×700 | 650×1000 | 900×1200 | 1000×1300 | 1200×1600 |
| 最大网框(mm) | 900×1000 | 1000×1300 | 1350×1500 | 1400×1600 | 1500×1800 |
| 承印物厚度(mm) | 10 | 10 | 10 | 10 | 10 |
| 电源功率电压(kw/V) | 2.1/220 | 2.8/220 | 3.8/380 | 3.8/380 | 4.5/380 |
| 最快速度(pcs/h) | 1300 | 1250 | 1100 | 1000 | 900 |
| 外形尺寸(mm) | 790×1500×1350 | 1250×1600×1350 | 1450×2000×1350 | 1550×2100×1350 | 1750×2250×1350 |

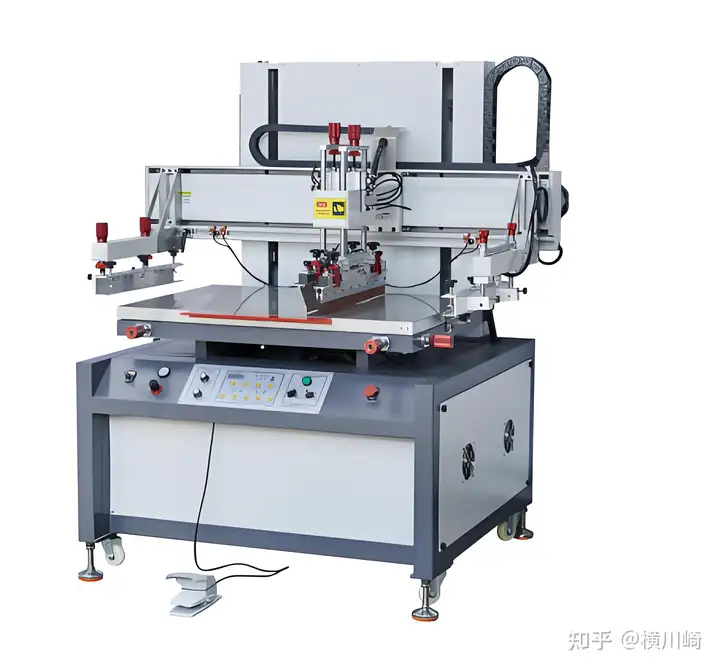

高精密垂直式半自动丝印机介绍
主要性能
1. 立式结构，印刷左右动作压力均匀，墨层可达到最佳厚度，精密度高；
2. 印刷和网版垂直升降动作使用变频电机传动，动作灵敏，速度均匀，快慢可调；
3. 刮刀和回墨刀气缸可单独切换，并且印刷压力大小可调；
4. 手动/半自动/全自动三种模式，印刷间接时间数字控制；
5. 独立设计的机头升降装置，刮墨刀/回油刀、网版装卸和网版清洗方便；
6. 印刷升降/左右印刷采用精密线性导轨，运行丝滑，耐用；
7. 真空吸气台面，自动控制吸附固定印件，材料不移位；
8. 工作台有前后、左右微调装置，使对版更准确、方便；
9. 配有安全装置，出现异常时，大臂停快速回到上方，具有可靠的安全性；
10. 气动离网，速度与印刷同步，防止粘版；
11. 左右网夹位置可调，大小网版通用；
12. 电控单元由微电脑集中控制，整机操作简单、灵活，维修容易。
适用范围
纸张、胶片、薄膜、电子、制卡、玻璃、金属等平面精密度要求较高的产品。
技术参数
| 型号 | HCQ-DY5070 | HCQ-DY6090 | HCQ-DY70110 |
| 最大印刷面积(mm) | 500×700 | 600×900 | 700×1100 |
| 最大台面尺寸(mm) | 600×800 | 700×1000 | 800×1200 |
| 最大网框尺寸(mm) | 750×1100 | 800×1200 | 900×1350 |
| 最大印刷厚度(mm) | 0-20 | 0-20 | 0-20 |
| 气源(MPa) | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 |
| 电源(V/KW) | 380V/2.7 | 380V/2.7KW | 380V/2.7KW |
UV光固机介绍
性能特点
1. 进口铁氟龙网带，输送速度平稳可调；
2. 安装2支UV灯管，可根据需要开启灯管数量；
3. 瞬时干燥使印刷物表面达到高硬度、耐摩擦；
4. 隧道式结构使整机遮光性好，无伤害；
5. 配置强劲的下吸风系统，可将承印物牢固地吸附在网带上；
6. 可方便地与生产线及其它设备连续使用。
适用范围
适用于在金银卡纸、金属、玻璃、塑料等基材上印刷的皱纹磨砂、折光、光晶宝石、七彩粉、凸油等特殊UV效果的固化。
技术参数
| 型号 | HCQ-LEDUV700 | HCQ-UV750 | HCQ-UV1000 | HCQ-UV1200 | HCQ-UV1350 |
| 外形尺寸(mm) | 3000×700×1300 | 2500×1100×1500 | 4000×1300×1500 | 4000×1450×1500 | 4000×1550×1500 |
| 进料口长(mm) | 1800 | 500 | 2000 | 2000 | 2000 |
| 出料口长(mm) | 500 | 200 | 500 | 500 | 500 |
| 输送速度(m/min) | 0-25 | 0-25 | 0-45 | 0-45 | 0-45 |
| 排风量(m³/min) | 500 | 2000 | 2600 | 3500 | 3500 |
| 输送宽度(mm) | 700 | 750 | 1000 | 1200 | 1300 |
| 电源电压(V) | 220 | 380 | 380 | 380 | 380 |
| 光源功率(KW) | 1×3.5 | 2×5.6 | 2×5.6 | 2×8 | 2×8(9.6) |
自动收纸机介绍
一、简介
本自动收纸机是自动丝网印刷配套设备，设备与输送带组成，具有气动双边同步单张拍纸整纸、吹气导纸、纸台自动下降等全自动收纸功能，设备实用性能高，取样方便快捷，操作简单自动化程度高，是平张丝印烘干最佳组合。
二、技术参数
| 型号 | HCQ-SZ1050A | HCQ-SZ1050B |
| 最大纸张尺寸(mm) | 1050×760 | 1050×750 |
| 最小纸张尺寸(mm) | 270×350 | 280×300 |
| 输送速度(m/min) | 0-60 | 0-60 |
| 收纸高度(mm) | 400 | 840（含卡板） |
| 电源/总功率(V/KW) | 220/0.5 | 380/1.5 |
| 外形尺寸(mm) | 1100×1260×920 | 1850×1670×1380 |
| 重量(KG) | 120 | 500 |
冷烫机介绍
性能特点
广泛应用于纸塑包装印刷烫金，水转印花纸烫金，感压标烫金，摩托车贴花烫金。
适用范围
1. 广泛用于普通铝箔纸及专用冷烫铝箔；适用各类PVC、PU、PP、PET、PC哑克力、皮革。
2. 设备采用全自动伺服电机跳步功能实现节省铝箔材料；铝片、金属片材等，平面材质UV丝印烫金，冷烫工艺等。
3. 烫金图案可以多次跳步烫金及设置连续烫金，3D立体感效果烫金。
4. 可连接各半自动和全自动丝网印刷机生产线对接。
5. 冷烫速度每小时0-2000张。
6. 本冷烫机依靠印刷丝印烫金光油完全固化后加温，烫金无需二次UV固化。
7. 也可做局部UV镭射压印转移膜。
主要参数
| 机器型号 | HCQ-LT960 | HCQ-LT1160 |
| 输送带内控(mm) | 960 | 1160 |
| 最大烫金宽幅(mm) | 900 | 1050 |
| 烫金速度(m/min) | 0-15 | 0-15 |
| 烫金温度 | 60-140°C | 60-140°C |
| 电源/总功率 | 380V 50HZ/8KW | 380V 50HZ/8KW |
| 压力(MPa) | 0-8 | 0-8 |
| 外形尺寸(mm) | 2000×1460×1750 | 2300×1660×1750 |

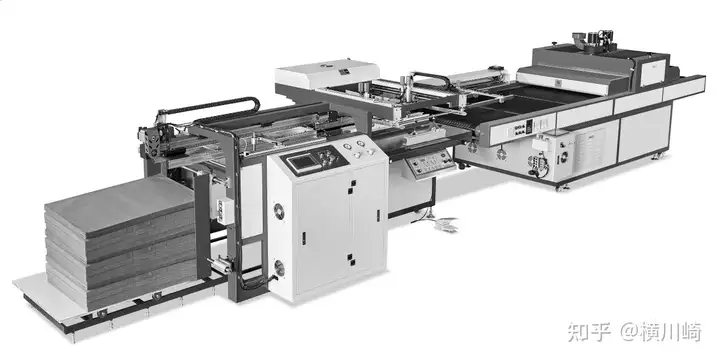

横川崎自动上下料配丝印机效果图

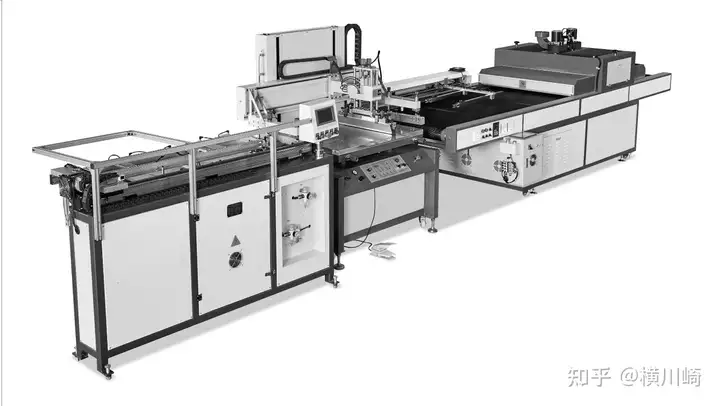

配垂直式丝印机效果图
配斜臂式丝印机效果图
