PET发热片/铝箔铜箔发热片丝印技术

——工艺原理、关键参数与量产质控全解析

【摘要】PET发热片/铝箔铜箔发热片是以聚酯（PET）薄膜为基材，通过丝网印刷工艺将银浆电极、碳浆（或铝箔蚀刻）发热层逐层印刷叠加而成的柔性电热器件，广泛应用于新能源汽车、医疗设备、工业保温及消费电子等领域。本文系统介绍其结构原理、丝印工艺关键参数、网版制作、油墨配方、固化工艺及质量控制方法，并结合主流生产设备横川崎全自动丝印机的核心技术配置，深度解析 PET 铝箔加热片的量产制造体系，为从业者提供完整技术参考。

一、PET发热片/铝箔铜箔发热片概述

PET发热片/铝箔铜箔发热片（又称柔性电热膜、印刷加热片）是一种将导电功能层通过丝网印刷（Screen Printing）工艺沉积在PET（聚对苯二甲酸乙二醇酯）薄膜基材上，实现电能转换为热能的平面柔性加热器件。由于其厚度通常不超过0.5mm、可随意弯折且温度分布均匀，被誉为"第三代加热技术"的重要代表之一。

相较于传统电热丝、铸铝加热板等刚性加热方式，PET发热片/铝箔铜箔发热片具有以下核心优势：结构超薄柔性（整体厚度<0.5mm）、热场分布均匀（表面温差±2℃以内）、热响应速度快（通电后数秒内即可达到设定温度）、加工形状自由（支持任意异形轮廓）以及生产成本低、适合大规模连续化生产。

表1 PET发热片/铝箔铜箔发热片与传统加热方式对比

二、产品结构与发热原理

2.1 多层结构组成

一块完整的PET发热片/铝箔铜箔发热片由多层功能膜依序叠加构成，每一层均承担独特的物理或电气功能。从基材到外保护层，各层结构如下：

2.2 发热原理

PET发热片/铝箔铜箔发热片的发热原理基于焦耳热效应（Joule Heating Effect）：当电流通过具有一定电阻的导电层时，电能转化为热能，发热功率P=U²/R，通过精确控制导电层（碳浆或铝箔电路）的图案形状、线宽与层厚，即可精确设定电阻值，进而调控发热功率与温度分布。

对于铝箔型加热片，其导电层为真空镀铝后通过光化学蚀刻工艺形成的铝质电路图案，铝层厚度通常为6~12µm；对于碳浆型加热片，则以碳浆（含碳黑或石墨烯粉末）通过丝网印刷直接沉积形成发热层，其方块电阻（方阻）是表征导电性能的关键参数，单位为Ω/□（欧姆/方块）。

三、丝网印刷工艺全解析

丝网印刷（Screen Printing，又称丝印、网印）是PET发热片/铝箔铜箔发热片量产制造的核心工艺。该工艺利用刮板将功能性浆料（银浆、碳浆、绝缘油墨）通过具有镂空图案的丝网网版，精确沉积到PET基材上，逐层叠加形成完整的电热膜结构。全套丝印工艺分为以下关键工序。

3.1 基材预处理

PET薄膜在投入印刷前必须进行表面预处理，以提升表面张力，确保银浆、碳浆等功能浆料的附着牢度。

（1）电晕处理：采用高压电晕放电设备，对PET基材表面进行氧化活化，将表面张力从原始的38 mN/m提升至48~56 mN/m，满足浆料润湿附着要求；（2）洁净控制：印刷车间须达到万级洁净室标准，温度控制在23±2℃，相对湿度50%~65%RH，防止静电吸尘导致印刷缺陷；（3）静置消应：卷材须在标准环境中静置24小时以上，消除内应力，避免印刷后尺寸变化影响套印精度。

3.2 网版制作

网版是丝印工艺的关键"母版"，其精度直接决定印刷图案的清晰度与尺寸精度。根据不同功能层，网版参数有所差异：

感光胶（Emulsion on Mesh，EOM）厚度直接影响印刷墨层厚度：EOM越厚，墨层越厚，方阻越低，发热功率越高。网版制作完毕后须用张力计（精度±0.5N/cm²）逐版检测张力，确保各印刷道次张力一致，避免套印偏差。

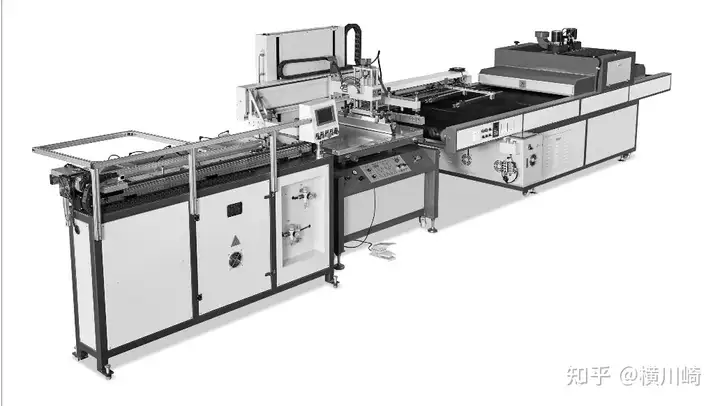

图1 横川崎全自动丝网印刷机（图片来源：横川崎精密机械）

3.3 银浆电极层印刷工艺

银浆电极是整个加热片的"电流骨架"，其导电性和附着力直接影响产品的发热均匀性与使用寿命。银浆采用热固化型导电银浆，银含量70%~80%，粒径<5µm，25℃黏度8000~15000 cP。

印刷关键参数：刮板材质为聚氨酯，硬度75~85度（肖氏A），角度60~70°，印刷速度100~180 mm/s，刮板压力0.15~0.25 MPa。银浆印刷完成后通过循环热风烘道固化，温度130~150℃，时间15~25分钟，固化后干膜厚度8~15µm，方阻<20mΩ/□（@15µm干膜厚）。

工艺注意事项：银浆电极层须先于碳浆发热层印刷，两层之间须有充分重叠区域（建议重叠宽度3~5mm），确保电极与发热层形成良好的低阻欧姆接触，接触电阻<0.1Ω；开封后银浆须在4小时内用完，剩余银浆密封冷藏（2~8℃）。

3.4 碳浆/铝箔/铜箔发热层印刷工艺

碳浆发热层是决定加热片功率和发热均匀性的核心层。碳浆方阻须精确控制在设计值±5%以内，每批次碳浆开封后，须先在标准PET基材（50µm）上印刷3块10cm×10cm标准样品，固化后用四探针方阻仪测量5点（四角+中心），平均值与设计值偏差<3%方可批量生产。

方阻管控技巧：印刷速度降低5%可使墨层增厚约3~5%，方阻降低约3~5%，通过微调印刷速度可在不换版的情况下修正方阻偏差；每印100m须取样检测一次，确保批量生产的一致性。

对于铝箔/铜箔型加热片，则采用"镀铝/镀铜PET/PI基材+光化学蚀刻"工艺代替碳浆印刷：在PET/PI基材上真空镀铝铜（铝层厚度6~12µm），经涂布光刻胶、曝光、显影、精密化学蚀刻、脱膜等步骤，将铝层精确蚀刻成预设的发热电路图案，蚀刻线路边缘清晰，电阻值一致性高，特别适用于精密医疗和汽车电子应用。

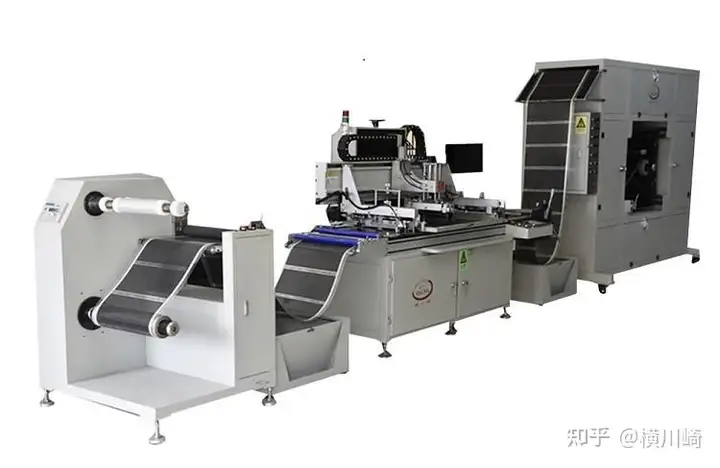

图2 横川崎全自动卷对卷丝印机（烘干一体型）（图片来源：横川崎精密机械）

3.5 绝缘保护层印刷工艺

绝缘保护层是保障产品安全使用的最后防线，须完全覆盖导电层，并超出导电层边缘各1~2mm（包边封装），防止边缘漏电。

耐温绝缘油墨体积电阻率须>10¹²Ω·cm，耐压>1500V DC，耐温范围120~180℃，耐弯折（R=5mm，10万次无裂纹）。固化温度140℃，时间20分钟。对电极条凸起区域采用两道印刷（每道干膜约12µm），总绝缘厚度>20µm，确保绝缘可靠性。所有产品须100%逐件进行耐压测试：1500V DC，持续1秒，漏电流<1mA为合格。

四、关键生产设备——横川崎全自动卷对卷丝印机

PET发热片/铝箔铜箔发热片的量产制造对印刷设备提出了高精度、高稳定性、连续化生产三大核心要求。横川崎全自动卷对卷丝印机（代表型号HCQ-5080）http://www.szhcqjm.com是当前电热膜行业广泛应用的主流设备，其核心技术优势如下：

全自动平面丝印机适用于PET片材印刷，配备CCD视觉定位系统，套印精度±0.1mm，适合家电控制面板、医疗设备操控界面等平面型加热片产品的批量生产；卷对卷丝印机则配备自动纠偏送料系统和恒张力控制器，适合地暖膜、汽车座椅加热片、电池保温膜等卷状产品的连续化量产，生产效率可达1800~3600片/小时以上。

五、PET发热片/铝箔铜箔发热片的典型应用领域

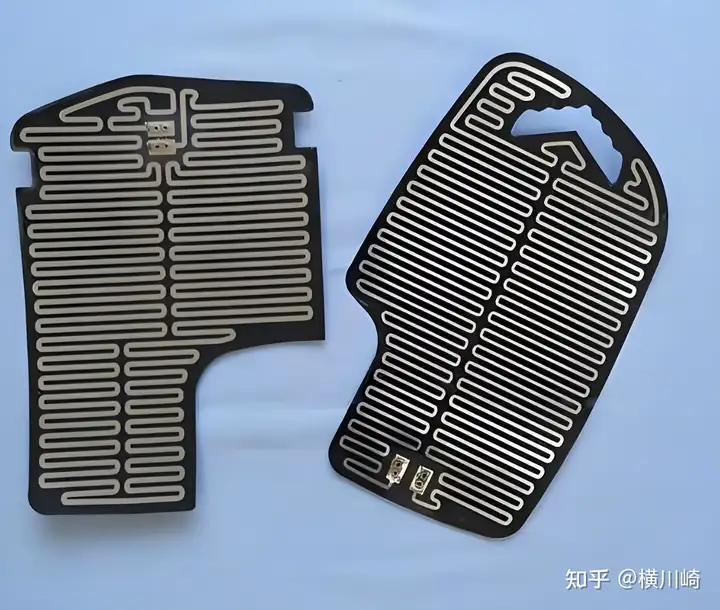

图3 PET发热片/铝箔铜箔发热片

PET发热片/铝箔铜箔发热片凭借其超薄、轻量、柔性和精确控温的综合优势，在众多行业中得到深度应用：

（1）新能源汽车领域：包括汽车后视镜除雾加热片（工作电压12V/24V DC，工作温度-40~80℃）、锂电池包保温加热片（确保电池在低温环境下正常工作）、座椅加热片、传感器防冻加热等。铝箔蚀刻型加热片因温度均匀性出色（±1℃），在汽车后视镜除雾和电池管理系统中应用最为广泛。

（2）医疗设备领域：血液分析仪、呼吸机、保温箱的局部精确加热，要求温控精度±0.5℃以内，产品须通过ISO 10993生物相容性测试和IEC 60601电气安全认证。

（3）工业仪器领域：仪器仪表防露加热、管道保温防冻、实验室恒温控制，工作温度范围宽（-40~130℃），要求产品具备IP65及以上防护等级。

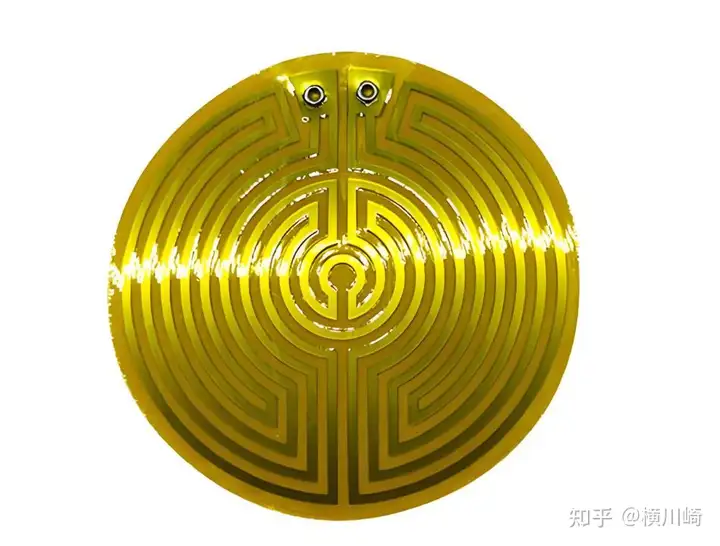

图4 PET发热片/铝箔铜箔发热片

（4）消费电子与家用电器：无人机电池保温、相机镜头除雾、暖手宝发热片、美容仪加热核心、即热饮水机加热元件等。此类产品对成本敏感，碳浆丝印型加热片因工艺成熟、成本低廉而应用最广。

（5）农业与航天领域：植物工厂根部加热、卫星组件温控保护等极端环境应用，对产品可靠性要求极高，通常采用PI基材（聚酰亚胺）替代PET以满足更高的耐温需求（>150℃）。

六、质量控制与常见缺陷分析

6.1 关键质量检测指标

6.2 常见缺陷与解决方案

在实际量产过程中，常见的主要缺陷及其解决措施如下：

（1）发热不均匀（热斑）：根源通常是碳浆方阻不均匀或银浆电极断线。应在每印100m时取样做方阻检测，超出±5%立即停机调整；印刷后100%进行视觉检查和万用表测量，确保电极无断线。

（2）碳浆层附着力差：主因是PET表面张力不足（<42 mN/m）。须在印刷前进行等离子/电晕处理，将表面张力提升至50~56 mN/m；同时检查浆料与基材的匹配性，必要时更换配套型号碳浆并重新做附着力测试。

（3）多道套印精度超差：通常由设备追踪精度不足、基材横向偏移或各道次张力不一致引起。应升级至微米级电眼追踪系统，安装边缘导向系统（Edge Guiding System），并配备张力传感器实时反馈控制；同时将车间温度维持在恒定23±2℃，消除热胀冷缩对套印的影响。

（4）耐压测试不合格：绝缘层厚度不足或存在针孔是主要原因。须确保绝缘层总干膜厚度>20µm，采用两道印刷工艺覆盖电极凸起区域；网版张力下降会导致墨层变薄，须定期检测网版张力并及时更换。

七、技术发展趋势与展望

随着新能源汽车、可穿戴设备和智能家居市场的快速扩张，PET发热片/铝箔铜箔发热片行业正经历深刻的技术变革：

（1）石墨烯复合导热层的引入：在传统碳浆中引入石墨烯纳米片（质量分数1~5%），可显著提升导热系数（从0.3W/m·K提升至1.5~2.5W/m·K），在相同输入功率下，热响应时间缩短约40%，温度均匀性提升至±1℃以内，代表了电热膜性能升级的重要方向。

（2）卷对卷连续化与智能化生产：随着全自动卷对卷丝印机和在线AOI（自动光学检测）系统的普及，PET加热片的生产效率和品质一致性大幅提升。未来结合MES（制造执行系统）和AI视觉检测，实现"少人化"甚至"无人化"工厂是行业的主流发展方向。

（3）多层复合功能化：新一代PET加热片正向"加热+测温+绝热"三合一复合结构演进，将NTC热敏电阻或PT100铂电阻传感器直接集成于印刷层中，实现精确闭环温控，无需外置传感器，大幅简化整机结构和装配工序。

（4）环保材料与绿色工艺：传统溶剂型银浆和碳浆含有有机溶剂（甲苯、异佛尔酮等），对环境有一定影响。水性导电浆料和UV固化型浆料的开发应用，正逐步替代溶剂型浆料，符合欧盟RoHS和REACH法规要求，也是行业绿色化转型的必然路径。

结语

PET发热片/铝箔铜箔发热片丝印技术是柔性电子制造领域的重要分支，其多层功能薄膜的精密叠印工艺、严苛的质量控制体系和连续化量产能力，共同构成了这一行业的技术壁垒与核心竞争力。随着应用场景的不断拓展和材料工艺的持续创新，PET发热片/铝箔铜箔发热片将在更广泛的领域展现出不可替代的应用价值。对于有意进入该行业的企业和工程师，深刻理解每一道丝印工序的工艺原理、精确把控关键参数，并持续引入先进的全自动生产设备，是赢得市场竞争的根本所在。
