维生素测试片电化学传感器丝网印刷技术全解析

——从三电极结构到丝印工艺参数的深度技术指南

一、引言：维生素精准检测的时代需求

维生素是维持人体正常生理功能不可或缺的微量有机物质，其在体内的缺乏或过量均会引发不同程度的健康问题。以维生素C（抗坏血酸）为例，长期缺乏可导致坏血病、免疫力下降及伤口愈合迟缓；维生素D不足则与骨质疏松、佝偻病及心血管疾病密切相关。世界卫生组织（WHO）数据显示，全球约有超过20亿人口存在不同程度的维生素缺乏问题，这使得维生素的快速、精准检测成为临床诊断与营养评估领域的重要课题。

传统的维生素检测方法主要包括高效液相色谱法（HPLC）、气相色谱-质谱联用法（GC-MS）和分光光度法等。这些方法虽精度较高，但存在仪器昂贵、样品前处理复杂、检测周期长、需专业技术人员操作等局限性，难以满足基层医疗机构、家庭健康监测及现场快速筛查的需求。在此背景下，基于丝网印刷电极（Screen-Printed Electrode, SPE）的电化学传感器因其低成本、微型化、可批量生产和即时检测（Point-of-Care Testing, POCT）等突出优势，成为维生素快速检测领域最具发展潜力的技术路径之一。

丝网印刷技术作为一种成熟的厚膜沉积工艺，能够将导电浆料、绝缘浆料和生物敏感材料以层叠方式精准转印至柔性基板上，形成具有三电极结构的电化学传感器。这一技术不仅继承了传统丝印工艺的通用性和经济性，更在微米级线路精度、多层套印对位和生物活性物质保持等方面实现了突破性进展。本文将从技术原理、材料体系、工艺流程、应用实践和设备选型五个维度，对维生素测试片电化学传感器丝印技术进行系统性解析。

二、电化学传感器丝印技术原理

2.1 三电极体系结构

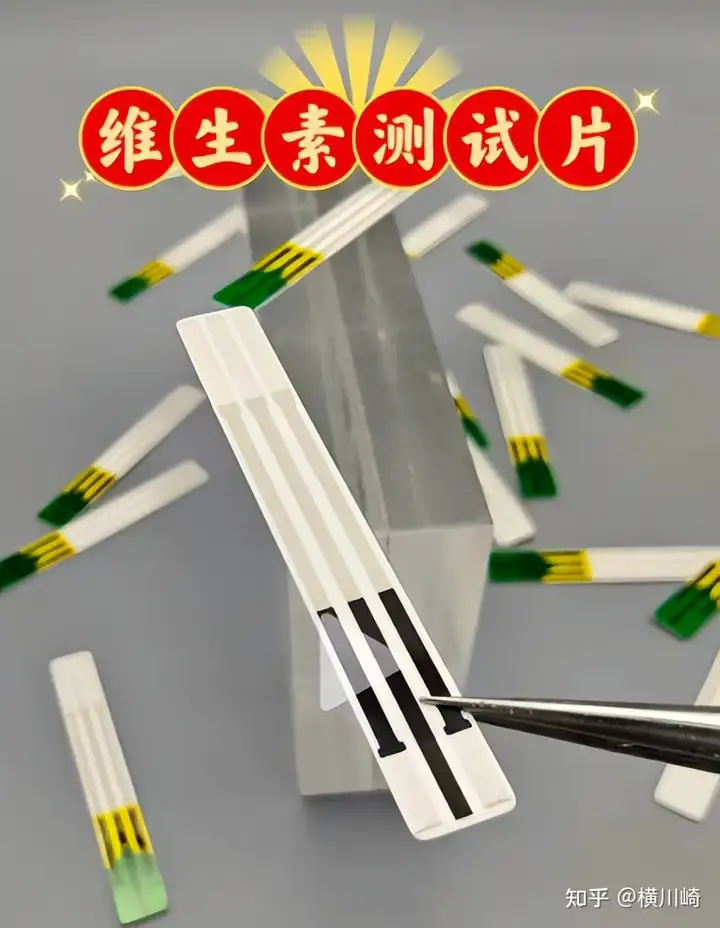

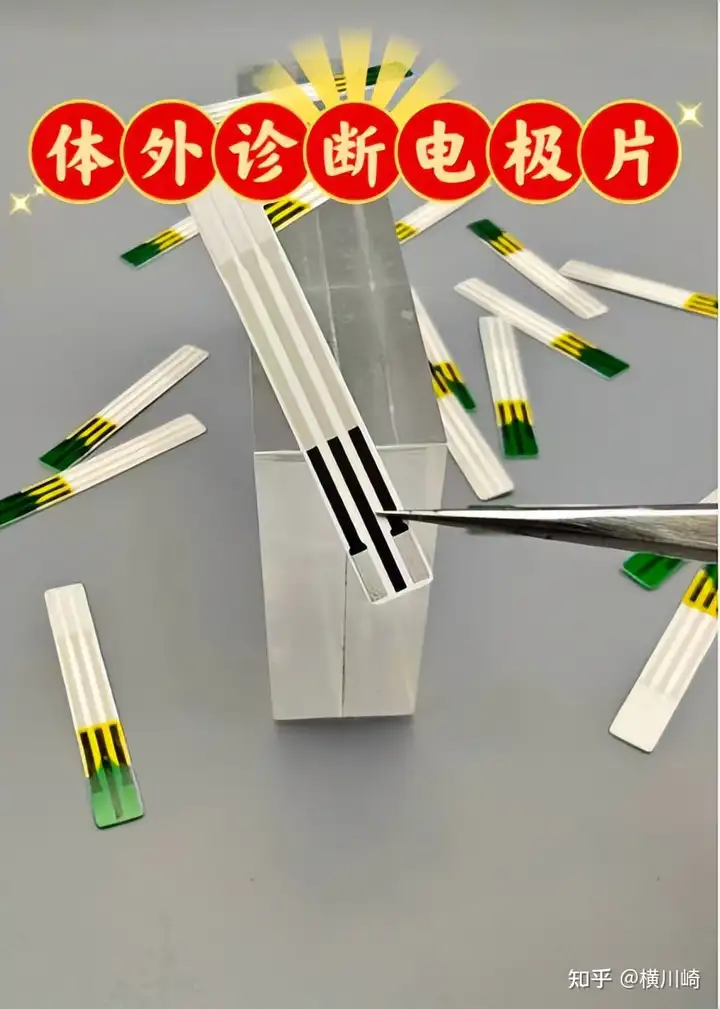

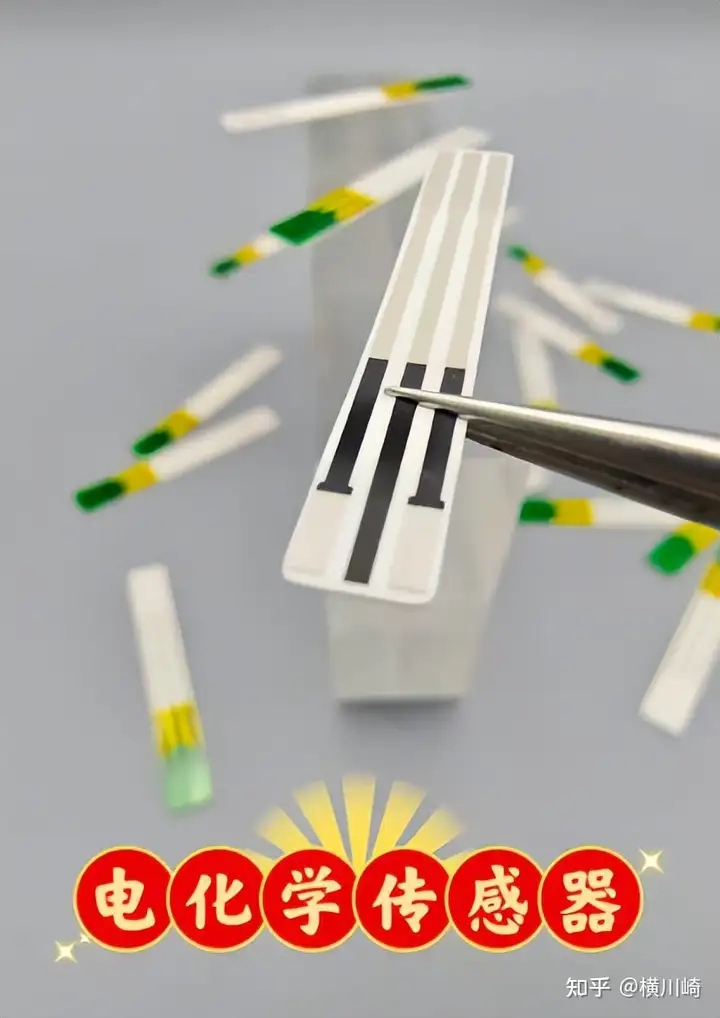

维生素电化学传感器的核心是丝网印刷三电极体系，由工作电极（Working Electrode, WE）、参比电极（Reference Electrode, RE）和对电极（Counter Electrode, CE）三部分组成。三者通过丝网印刷工艺以特定的几何构型排布在绝缘基底表面，协同完成电化学检测的全过程。

工作电极是电化学反应发生的核心区域，通常采用碳浆印刷形成碳糊电极，其表面可进一步修饰纳米材料（如碳纳米管、石墨烯、金属氧化物纳米颗粒等）或固定化生物酶（如抗坏血酸氧化酶、辣根过氧化物酶等），以提升对目标维生素分子的电催化活性和选择性。参比电极提供稳定的电位参考基准，一般采用银浆印刷后经氯化处理形成银/氯化银（Ag/AgCl）电极，其电位在检测过程中保持恒定，确保工作电极电位的准确测量。对电极则用于构成完整的电流回路，通常与工作电极采用相同的碳浆材料，通过提供与工作电极大小相等、方向相反的电流，维持电化学体系的电中性。

三电极的几何排布设计直接影响传感器的检测性能。常见的电极构型包括同心圆型、叉指型和条带型等。同心圆型结构将工作电极置于中心，参比电极和对电极环绕分布，有利于减小溶液电阻（IR降），提高检测灵敏度。叉指型结构则通过交错的电极指增大有效反应面积，适用于需要高灵敏度检测的脂溶性维生素（如维生素D、维生素E）分析。

2.2 电化学检测原理

维生素电化学传感器的工作原理基于待测维生素分子在工作电极表面发生的氧化还原反应。以维生素C（抗坏血酸）检测为例，抗坏血酸在工作电极上被氧化为脱氢抗坏血酸，同时释放两个电子和两个质子。该氧化反应产生的电流信号与溶液中抗坏血酸的浓度成正比，通过测量这一电流信号即可实现维生素C的定量分析。

在实际检测中，常用的电化学测量技术包括循环伏安法（CV）、差分脉冲伏安法（DPV）和方波伏安法（SWV）等。循环伏安法通过在工作电极上施加线性变化的电位，记录电流-电位曲线，可获取维生素分子的氧化还原电位、电子转移数等热力学和动力学信息。差分脉冲伏安法和方波伏安法则通过叠加脉冲波形，有效抑制充电电流的干扰，显著提高检测的灵敏度和信噪比，特别适用于低浓度维生素的痕量分析。

对于脂溶性维生素（如维生素D），由于其分子本身缺乏直接的电化学活性中心，通常需要借助间接检测策略。一种典型方案是利用竞争免疫分析法，将维生素D的特异性抗体固定在工作电极表面，通过检测标记酶（如碱性磷酸酶）催化底物产生的电化学信号，间接推算维生素D的浓度。这种免疫型电化学传感器对电极表面的修饰精度和酶固定化工艺提出了更高的要求。

三、材料体系深度解析

3.1 基底材料选择

基底是承载电极结构和生物活性物质的基础平台，其性能直接影响传感器的电化学稳定性和机械可靠性。在维生素测试片丝印中，基底材料需满足电惰性、低成本、易加工和柔韧性等多项要求。目前最常用的基底材料为聚对苯二甲酸乙二醇酯（PET）薄膜，其具有优异的电绝缘性能、良好的耐溶剂性、适宜的柔韧性和低廉的成本，厚度通常选择0.125~0.25mm。此外，聚氯乙烯（PVC）和聚碳酸酯（PC）在特定应用场景中也有使用。PET基板在印刷前需经过表面清洁和电晕处理，使表面张力提升至42mN/m以上，以确保导电浆料具有良好的润湿性和附着力。

3.2 导电油墨体系

导电油墨是构成传感器电极结构的核心功能材料，主要分为导电油墨和绝缘油墨两大类。导电油墨由导电填料、粘结剂、溶剂和添加剂四部分组成。在维生素电化学传感器中，碳浆和银浆是最常用的两种导电油墨。

碳浆是工作电极和对电极的主要材料，其导电填料通常为石墨粉或炭黑，具有背景电流小、工作电压窗口宽（-1.2~+1.2V vs. Ag/AgCl）、易于表面修饰和成本低廉等优势。碳浆中粘结剂的种类和比例是影响电极性能的关键参数——若粘结剂含量过高，会覆盖导电填料表面，阻碍电子传递；含量过低则导致电极机械强度不足。典型的碳浆配方中，导电填料占比60%~70%，粘结剂（如聚氨酯树脂、环氧树脂）占比15%~25%，溶剂和添加剂占比10%~15%。

银浆主要用于印刷导电引线和参比电极基底。银具有优异的导电性（电阻率1.6×10⁻⁸Ω·m），其导电性能远优于碳材料，能有效降低电极引线的接触电阻。参比电极在银浆印刷后需进行氯化处理，通常采用0.1mol/L FeCl₃溶液浸泡或电化学氯化法，使表面银层转化为Ag/AgCl，形成稳定的参比电位。绝缘油墨则用于覆盖电极引线区域，仅暴露检测区域的电极表面，防止引线与样品溶液接触造成短路。绝缘油墨需与基底材料具有良好的相容性和附着力，通常选择与PET基底匹配的紫外线固化型绝缘油墨。

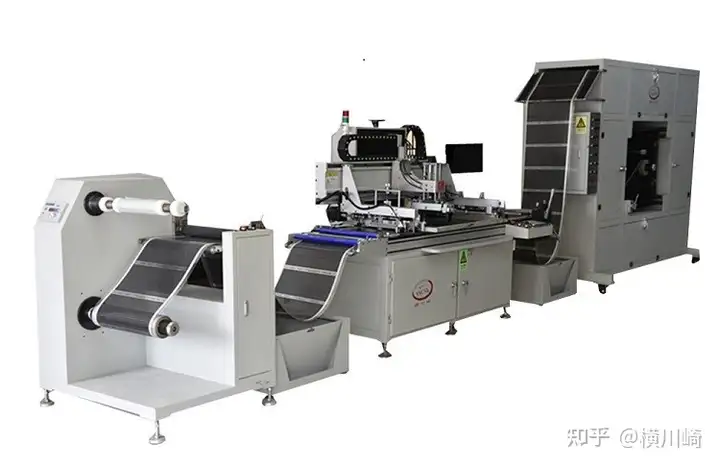

图1 横川崎全自动卷对卷丝印机——适用于PET基板精密导电浆料印刷

3.3 生物敏感元件

生物敏感元件是维生素电化学传感器实现选择性识别的核心。对于水溶性维生素（如维生素C），可直接利用其在碳电极表面的电化学氧化特性进行检测，无需额外的生物识别元件，但为提高选择性和降低过电位，常在工作电极表面修饰纳米材料（如CuO纳米颗粒、ZnFe₂O₄磁性纳米粒子等）。对于需要高选择性检测的场景，则采用酶固定化技术，将抗坏血酸氧化酶或抗坏血酸脱氢酶通过物理吸附、共价交联或包埋法固定于电极表面。

酶固定化工艺需在保持酶活性的前提下实现稳定固载。常用的固定化方法包括：滴涂法（将酶溶液直接滴加于电极表面，自然干燥后形成酶膜）、交联法（使用戊二醛等交联剂将酶分子交联形成网状结构）和包埋法（将酶包埋于导电聚合物如聚苯胺、聚吡咯基质中）。固定化后的酶层在4°C条件下保存，半衰期一般可达6~12个月，满足一次性测试片的保质期要求。

四、丝印工艺流程与关键参数控制

4.1 制版工艺

丝网制版是确保电极印刷精度的首要环节。维生素传感器丝印通常采用300~350目聚酯丝网，绷网张力控制在25~30N/cm，确保印刷过程中网版尺寸稳定。感光制版流程包括：丝网前处理（脱脂除油）→感光胶涂布（涂布厚度15~20μm）→干燥（40°C低温烘干）→曝光（紫外光源，曝光时间80~120秒）→显影（温水冲洗去除未曝光区域感光胶）→修版与封网。制版全过程需在恒温恒湿（温度22±2°C，相对湿度55±5%）的无尘环境中进行，以保证网版图案的一致性和精度。

电极图案的设计需考虑导线宽度、电极面积和层间对位标记。典型的工作电极直径为3~5mm，导线宽度为0.3~0.5mm，对位标记精度要求±0.05mm。对于多色套印（即银浆层、碳浆层、绝缘层和酶层的多次印刷），每层网版均需设置独立的光学对位标记，配合CCD视觉对版系统实现高精度层间对准。

4.2 多层印刷工艺

维生素测试片的多层印刷是整个工艺的核心环节，通常按以下顺序进行：

第一层——银浆导电层印刷：将银浆通过300目网版印刷至PET基板上，形成参比电极（Ag/AgCl基底）、导电引线和焊盘。刮板硬度70~80 Shore A，刮板角度60~75°，印刷压力3~5kg/cm²，印刷速度600~1200印次/小时。印刷后在120~130°C热风干燥箱中固化10~15分钟，使银浆固化形成稳定的导电层。

第二层——碳浆电极层印刷：在银浆层上方套印碳浆，形成工作电极和对电极的碳表面。碳浆的印刷参数与银浆类似，但需特别注意层间对位精度。碳浆印刷后在80~100°C下干燥20~30分钟，避免高温导致碳材料团聚或粘结剂分解。

第三层——绝缘层印刷：使用绝缘油墨覆盖引线区域，仅暴露电极检测区。绝缘层印刷需确保边缘整齐、无针孔，通常采用360目高目数丝网以获得较薄（10~15μm）且均匀的绝缘层。

第四层——生物敏感层印刷：将含有酶和电子媒介体（如铁氰化钾、二茂铁等）的生物功能浆料通过点涂或丝印方式精确沉积在工作电极表面。该步骤对环境条件要求最为苛刻，需在低温（4~8°C）和避光条件下操作，以防酶失活。

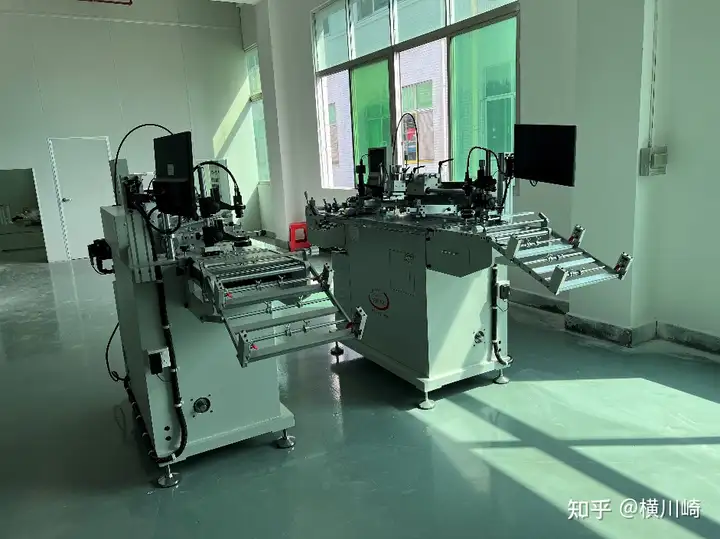

图2 横川崎全自动丝网印刷机——多层精密套印核心设备

4.3 干燥与固化工艺

每层印刷后的干燥固化条件直接影响电极的电化学性能和机械稳定性。银浆层和碳浆层通常采用热固化方式，干燥温度和时间需根据浆料供应商的推荐参数进行优化设置。绝缘层可采用紫外线（UV）固化，固化时间仅需2~5秒，大幅缩短生产节拍。生物敏感层则采用真空低温干燥（4°C，2~4小时），在去除溶剂的同时最大限度保持酶活性。

固化不完全会导致电极在后续使用中出现浆料脱落、电极短路或背景电流增大等缺陷；过度固化则会引起导电填料团聚和粘结剂碳化，降低电极的导电性和电化学活性。因此，建立科学的固化工艺窗口并进行严格的过程监控，是保证产品一致性的关键。

4.4 质量控制关键指标

维生素测试片丝印工艺的质量控制涉及多个关键指标：电极宽度误差需控制在±0.05mm以内；碳浆层厚度均匀性（CV值）应小于5%；银浆层的方阻应低于0.05Ω/□；绝缘层不得有针孔或气泡；酶层覆盖率应达到95%以上且分布均匀。批量生产中还需进行电化学性能抽检，包括开路电位稳定性、铁氰化钾氧化还原峰电位差（ΔEp应小于100mV）和批次间信号变异系数（CV应小于8%）等指标。

五、维生素电化学检测的应用实践

5.1 维生素C（抗坏血酸）检测

维生素C是电化学传感器检测最为成熟的维生素种类之一。抗坏血酸在碳电极表面可直接发生两电子氧化反应，氧化峰电位约+0.15~+0.35V（vs. Ag/AgCl）。然而，未经修饰的碳电极上抗坏血酸的氧化过电位较高，且容易受到共存物质（如尿酸、多巴胺等）的干扰。为此，研究者开发了多种电极修饰策略。例如，利用CuO纳米材料修饰丝网印刷银碳电极，可将抗坏血酸的氧化过电位降低约70mV，同时显著提高检测灵敏度。在最优条件下，该传感器对抗坏血酸的线性检测范围可达1~500μmol/L，检测限低至0.3μmol/L，满足血清和果汁样品中维生素C的快速定量分析需求。

在丝印工艺层面，维生素C检测片的生产已实现高度自动化。采用全自动卷对卷丝印设备，可在一卷PET基材上连续完成银浆层、碳浆层、绝缘层和试剂层的印刷与干燥，单卷可生产数千片测试条，单片生产成本可控制在0.5元以下。

5.2 维生素D检测

维生素D（特别是25-羟基维生素D₃）是评估人体维生素D营养状态的金标准指标。由于维生素D分子本身缺乏直接电化学活性，其检测通常依赖免疫分析策略。一种代表性方案是在丝网印刷碳电极表面固定维生素D-BSA偶联抗原，通过竞争免疫反应结合样品中的维生素D和标记抗体，再利用差分脉冲伏安法检测标记酶的催化产物信号。该方案对电极表面的抗原固定密度和阻挡层质量要求极高，丝印工艺需保证碳电极表面的重现性（批次CV值<5%）。

近年来，基于MXene纳米材料修饰的电化学免疫传感器在维生素D检测中展现出卓越性能。抗体功能化的MXene修饰丝网印刷电极可实现临床相关浓度范围（10~100ng/mL）内25-羟基维生素D₃的高灵敏检测，且具有良好的特异性和临床适用性，为维生素D的即时检测（POCT）提供了新的技术路径。

六、丝印设备选型与技术要求

维生素测试片电化学传感器对丝印设备提出了远高于普通印刷品的精度和一致性要求。设备选型需重点考察以下技术指标：印刷对位精度（±0.02~±0.05mm）、刮板压力稳定性（波动<±0.5kg/cm²）、网距可调范围（0~25mm）、干燥温控精度（±2°C）以及收放卷张力控制精度等。此外，设备还需配备CCD视觉自动对版系统、除尘装置和恒温恒湿生产环境。

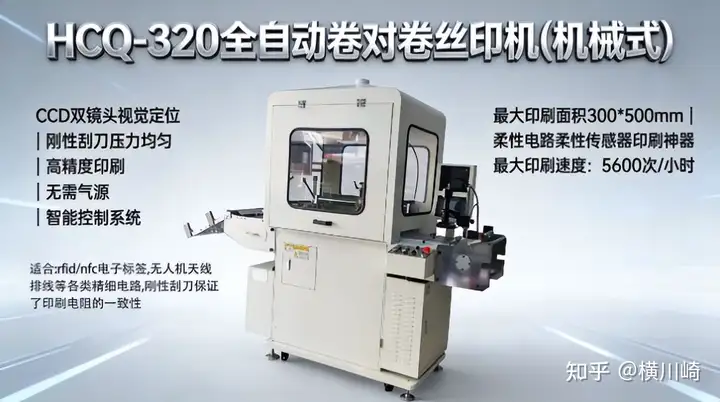

深圳市横川崎精密机械有限公司（http://www.szhcqjm.com）研发的HCQ系列全自动卷对卷丝印机是生物传感器丝印领域的代表性设备。该系列设备采用日本进口CNC电脑控制系统和安川伺服电机驱动印刷机头，印刷精度可达±0.02~±0.05mm；配备德国进口自动对位电眼和CCD视觉自动对版技术，可实现多层精密套印；三段式吸风装置可根据印刷材料要求进行强弱风调节；伺服电机驱动走料系统确保送料稳定，走料长度一致。HCQ-320机型最大印刷面积300×500mm，最大进料宽度320mm，最高印刷速度5800次/小时，可满足维生素测试片的大规模连续化生产需求。

图3 横川崎HCQ系列全自动卷对卷丝网印刷机——生物传感器精密印刷核心装备

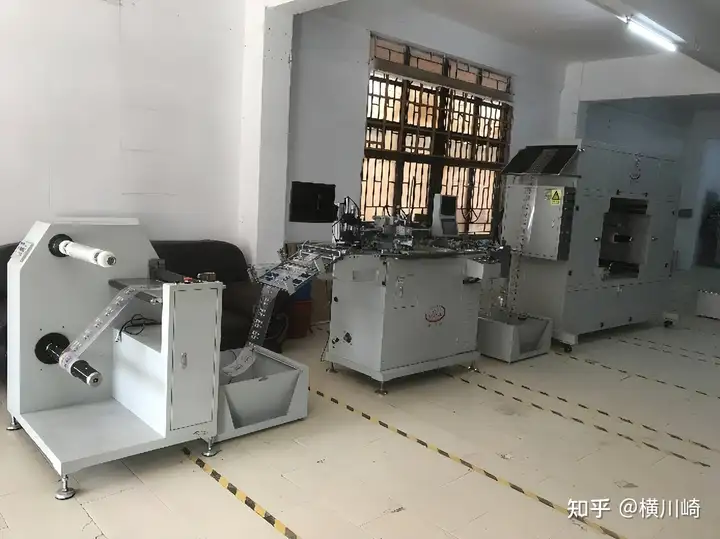

图4 横川崎全自动丝印机生产线实景

七、行业发展趋势与技术展望

维生素电化学传感器丝印技术正处于快速迭代和深度创新的关键阶段，以下几大趋势值得关注：

第一，纳米复合材料的深度应用。碳纳米管、石墨烯、金属有机框架（MOF）及MXene等新型纳米材料的引入，将显著提升丝网印刷电极的比表面积、导电性和电催化活性，推动维生素检测灵敏度向纳摩尔级别迈进。丝印工艺需同步开发适配纳米材料分散的专用浆料配方和印刷参数。

第二，多指标集成检测芯片。将维生素C、D、E及B族等多种维生素的检测集成于同一丝印芯片上，通过阵列化电极设计和多通道电化学工作站实现并行检测，是未来发展的重要方向。这对丝印工艺的电极阵列精度和层间隔离提出了更高要求。

第三，智能化与数字化生产升级。基于工业物联网（IIoT）的智能丝印设备可实现印刷参数的实时监控和自动调优，配合机器视觉进行在线缺陷检测，进一步提升产品良率和一致性。数字喷墨与丝网印刷的混合工艺也正在兴起，以兼顾批量固定图案生产和可变数据印刷的灵活性。

第四，绿色环保工艺革新。水性导电浆料和可生物降解基材的研发，将大幅降低丝印过程中的VOC排放和环境负担，顺应全球日益严格的环保法规要求。这需要从浆料配方到干燥工艺的全链条技术创新。

八、结语

维生素测试片电化学传感器丝印技术是微电子制造工艺与生物传感分析技术深度融合的典型范例。从三电极体系的精密结构设计，到碳浆银浆的多层套印，再到生物酶的温和固定化，每一个工艺环节都凝聚着材料科学、印刷工程和电化学分析的交叉创新。随着纳米材料技术、智能制造和绿色工艺的持续推进，丝网印刷电化学传感器将在维生素精准检测乃至更广泛的健康监测领域发挥更加重要的作用，为全球公共卫生事业贡献更加高效、经济、可靠的技术解决方案。
